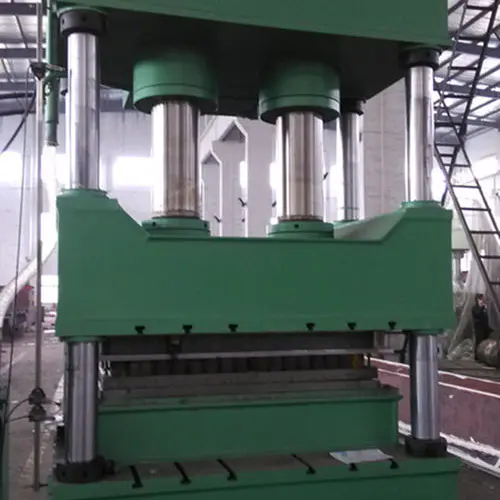

四柱液壓機500T （一）、主要技術參數： YTD32-500四柱式液壓機技術參數 項      目 數   值 單  位 備 注 公稱力 5000 KN   回程力 1000 KN   頂出力 1000 KN   液體**工作壓力 25 mpa   滑塊**行程 900 mm   頂出活塞**行程 350 mm   滑塊距工作台**距離 1500 mm   滑塊行程速度 快下 100 mm/s   工作 10 回程 80 頂出行程速度 頂出 80 mm/s   退回 160 工作台有效面積 左右 1400 mm   前後 1400 機器占地面積 左右 4060 mm   前後 3525 電機總功率 30 KW     （二）、本體結構： 1、本機主體為三梁四柱結構，由機身、主缸、頂出缸等組成。機身由上橫梁、滑塊、工作台、立柱、調節螺母及鎖緊螺母等組成。依靠四個立柱作為骨架，上橫梁及工作台由鎖緊螺母緊固于兩端，機器精度靠調節螺母及緊固于上橫梁的鎖緊螺母來調整。滑塊與主缸活塞杆聯接，依靠四柱導向上下運動。上梁、滑塊、工作台均為鑄件結構,适用于粉末制品成型、塑料制品成型、拉伸及擠壓等工藝。 2、本機主缸采用活塞式結構形式，缸體和活塞杆采用45#鍛鋼制造，活塞杆表面進行中頻淬火後再鍍硬鉻，表面硬度達到HRC45～55，主缸密封件采用進口材料，密封可靠且使用壽命長。 3、壓機立柱采用45#鍛鋼制造，表面中頻淬火後再鍍硬鉻，表面硬度達到HRC45～55。  4、滑塊的位置通過光電感應開關來确定的，可任意調整。 5、電器按紐集中布置于電氣箱側面，壓力發訊采用光電式壓力表發訊。 6、立柱導向套采用辛基合金材料，避免立柱與導向套間的拉傷和磨損。 （三） 、機床工作原理： 油路實現以下動作： 1、液體**工作壓力  25 MPa 2、主缸動作：滑塊快下、滑塊慢速壓制、滑塊回程 3、頂出缸動作：頂出、退回 4、 抽芯缸動作：前進、後退 5、移模缸動作：前進、後退  工作流程：    啓動→快速下行→減速慢行→合模→排氣→加壓→保壓→開模上升→→頂出缸脫模→滑塊上升→結束工作周期（動作順序可以根據要求調整程序動作）
