J21S系列為普通型開式固定台深頸曲柄壓力機，喉口深度加大，工作空間大，更适用于大尺寸闆料的沖壓加工。 機身采用鑄造結構或優質鋼闆焊接制成，經熱處理工藝，達到＊佳強度，精度穩定，确保機床模具長期使用。 傳統通用緊湊機型。剛性及抗震性好、變形系數小。适用于闆料成型、落料、沖孔、彎曲等各種冷壓工藝，結構簡單,操作方便,性能可靠,是目前應用＊廣泛的壓力機。 轉鍵式剛性離合器，凸輪帶式制動器，并帶有壓塌式超載保險裝置。曲軸橫放，滑塊采用V型導軌導向，精度較高。工作平穩可靠，單次沖壓，連續沖壓調整任選。若配備自動送料裝置後可實現自動化沖壓作業。 定制機床可選配緊急制動裝置，控制滑塊下行過程中出現任何突發情況後，滑塊可以停在下行程(0~135°範圍)的任意位置。 可選配光電保護裝置，保護人身與設備安全。 規格齊全，可供不同用戶選擇。同時還生産特殊需求的加大滑塊行程,特大封閉高度的各種機型。 J21S開式固定台深頸壓力機技術參數     參數型号 J21S-16T J21S-25T J21S-40T J21S-63T 公稱壓力（KN） 160 250 400 630 滑塊行程 55 70 100 100 行程次數（r/min） 100 62 50 40 封閉高度 170 200 290 330 封閉高度調節量 40 40 60 60 喉口深度 500 500 500 500 工作台前後與左右 320×490 320×500 430×650 450×700 工作台孔直徑 130 145 160 180 滑塊底面尺寸 140×180 170×210 220×250 250×280 模柄孔直徑與深度 40×60 40×60 40×60 50×60 立柱間距離 160 220 270 340 工作台闆厚度 50 50 80 90 機身**傾角（°） / / / / 電動機功率（KW） 1.5 2.2 3 5.5 外型尺寸 （長×寬×高） 1600×850×1900 1940×1100×2250 2050×1250×2450 2215×1500×2610  機身重量 1250 1600 2400 3100

三輥薄闆電動卷闆機技術參數   型号 可卷闆厚 上輥直徑 下輥直徑 電機功率 機器重量 減速機 外型尺寸 卷闆速度 闆材屈服極限 mm mm mm KW kg 　 (長*寬*高)mm m/min Mpa 3*1300 　3 118 110 2.2 720 200 2300*580*700 5 245　 4*1300 　4 118 110 2.2 850 200 2300*600*730 5 245 3*1500 　3 125 118 3 820 200 2500*580*700 5 245 4*1500 　4 125 118 3 910 200 2500*600*730 5 245 3*2000 　3 125 118 3 860 200 3000*580*700 4.8 245 4*2000 　4 130 118 3 990 200 3000*600*730 4.8 245 3*2500 　3 125 118 4 1000 250 3500*680*900 4.8 245 4*2500 　4 125 118 4 1150 250 3500*700*930 4.8 245 3*3200 　3 130 125 4 1180 250 4200*680*900 4.8 245 4*3200 　4 140 130 4 1390 250 4200*700*930 4.8 245 3*4000 　3 　 　 　 　 　 　 　 245 4*4000 　4 　 　 　 　 　 　 　 245 6*1500 　6 164 154 4 960 250 2500*680*900 6.16 245 6*2000 　6 178 165 4 1170 250 3000*700*930 6.16 245 6*2500 　6 194 176 5.5 1350 350 3500*700*930 6 245 8*2000 　8 194 174 5.5 1420 350 3000*700*950 6 245

産品的主要性能特點：*上刀架為鋼闆焊接結構，具有良好的強度和剛性，剪切精度高。*産品為機械下傳動結構，重心低運行平穩，結構合理。*刀架運行為轉鍵離合器控制，靈敏度高，可靠性強，使用壽命長。*采用新型三層複合材料軸承套，有良好的潤滑和耐磨性 Q11系列機械剪闆機主要參數 産品規格 剪切**闆厚（㎜） 剪切**闆寬（㎜） 行程次數（次/分） 滿負荷剪切次數（次/分） 剪切角（度） 後擋料架擋料長度（㎜） 電機功率 外形尺寸（長×寬×高） 機器重量 3×1300 3 1300 50 20 3 350 3 2100×1200×1220 1300 3×1500 3 1500 50 20 3 350 3 2325×1505×1300 1500 4×2000 4 2000 50 18 2 500 4 2822×1464×1370 3000 4×2500 4 2500 50 18 2 500 4 3317×1464×1370 3500 6×2000 6 2000 50 28 2 500 7.5 3023×1650×1602 4000 6×2500 6 2500 50 22 2 500 11 3523×1650×1602 4800 8×2000 8 2000 50 28 2 500 11 3023×1650×1602 4500 10×1500 10 1500 26 18 2 500 15 2670×1670×1622 4000

QC11K系列數控閘式剪闆機 1)整機采用全鋼焊接結構，振動消除應力，具有很好的剛性與穩定性。 2)采用先進的液壓集成閥塊，結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。 3)串聯油缸使機床在剪切時剪切角不會變動。 4)蓄能器回程平穩、迅速。 5)刀片間隙手輪調整，準确、迅速、方便；剪切角可調，減少闆料扭曲變形。 6)電動後擋料、位置顯示器，方便又準确。 7)滾動托料球，減少闆料劃傷，并可減少摩擦力。 8)數控系統選用荷蘭Delem公司或中國Estun公司。 技術參數： 型号 行程次數( 次/分) 後擋料行程距離 剪切角度(°) 喉口深度 主電機功率 外形尺寸(L×W×H)(mm) QC11K-6×2500 10-25 20-600 0.5-1.5 100 7.5 3030×2075×1920 QC11K-6×3200 10-25 20-600 0.5-1.5 100 7.5 3730×3075×1920 QC11K-6×4000 10-25 20-600 0.5-1.5 100 7.5 4530×2075×2080 QC11K-6×5000 8-20 20-800 0.5-1.5 100 7.5 5530×2075×2310 QC11K-6×6000 8-20 20-800 0.5-1.5 100 11 6530×2075×2310 QC11K-7×7000 6-15 20-800 0.5-1.5 100 11 7530×2075×2830 QC11K-8×2500 10-25 20-600 0.5-1.5 100 11 3040×2075×1920 QC11K-8×3200 10-25 20-600 0.5-1.5 100 11 4080×2075×1920 QC11K-12×2500 6-20 20-800 0.5-2 100 18.5 3110×2575×2210 QC11K-12×3200 6-20 20-800 0.5-2 100 18.5 3810×2575×2420 QC11K-12×4000 6-20 20-800 0.5-2 100 18.5 4610×2575×2530 QC11K-13×8000 4-15 20-800 0.5-2 500 30×2 8600×2900×3100 QC11K-16×2500 5-15 20-800 0.5-2.5 100 18.5 3130×2655×2200 QC11K-16×4000 5-15 20-800 0.5-2.5 100 18.5 4630×2655×2570 QC11K-20×2500 5-15 30-800 0.5-2.5 100 22 3160×2855×2300 QC11K-20×4000 4-15 30-800 0.5-2.5 100 37 4660×2855×2520 QC11K-25×2500 4-15 40-800 0.5-2.5 100 37 3160×2900×2700

一、QC12Y系列液壓擺式數顯剪闆機特點： 1 采用鋼闆焊接結構，液壓傳動，蓄能器回程，操作方便，性能可靠，外形美觀；裝配數碼顯示系統。 2 刀口間隙調整有指示牌指示，調整輕便迅速。 3 設有燈光對線裝置、剪切行程控制裝置，調節方便快捷。 4 滾動托料球，減少闆料劃傷，減少摩擦阻力。 5 具有後擋料位置數碼位置數碼顯示、軟限位、單向定位間隙提示、剪切自動計數功能。 6 後擋料裝有編碼器，配合數碼顯示系統，使得後擋料位置顯示更準确，從而進一步提高了本機的剪切精度。 二、可選配置: 博世閥/博世泵 特殊後擋料（可選配） 卡套接頭體 手動調節間隙輪 氣動後托料 西門子或施耐德電氣  三、主要技術參數： 機床型号 可剪闆厚mm 可剪闆寬mm 剪切角 行程次數 後擋料範圍mm 主電機功率KW QC12Y-4×2500 4 2500 1°30' 18 20-600 4 QC12Y-4×3200 4 3200 1°30' 18 20-600 7.5 QC12Y-4×4000 4 4000 1°30' 12 20-600 7.5 QC12Y-4×6000 4 6000 1°30' 7 20-800 11 QC12Y-6×2500 6 2500 1°30' 18 20-600 7.5 QC12Y-6×3200 6 3200 1°30' 14 20-600 7.5 QC12Y-6×4000 6 4000 1°30' 12 20-600 7.5 QC12Y-6×6000 6 6000 1°30' 7 20-800 11 QC12Y-8×2500 8 2500 1°30' 14 20-600 11 QC12Y-8×3200 8 3200 1°30' 10 20-600 11 QC12Y-8×4000 8 4000 1°30' 8 20-600 11 QC12Y-12×2500 12 2500 2° 10 20-600 15 QC12Y-12×3200 12 3200 2° 9 20-600 15 QC12Y-12×4000 12 4000 2° 8 20-600 18.5 QC12Y-12×6000 12 6000 2° 6 20-600 18.5 QC12Y-16×2500 16 2500 2° 8 20-800 18.5 QC12Y-16×3200 16 3200 2° 7 20-600 18.5 QC12Y-16×4000 16 4000 2° 5 20-600 18.5 QC12Y-20×2500 20 2500 2°30' 7 20-800 22 QC12Y-20×3200 20 3200 2°30' 6 20-800 22 QC12Y-20×4000 20 4000 2°30' 5 20-800 22 QC12Y-25×2000 25 2000 3° 8 20-800 37 QC12Y-25×2500 25 2500 3° 6 20-800 37 QC12Y-25×3200 25 2500 3° 5 20-800 37 QC12Y-25×4000 25 4000 3° 4 20-800 37 QC12Y-32×2500 32 2500 3° 4 20-1000 45 QC12Y-32×3200 30 3200 3° 4 20-1000 45 QC12Y-40×2500 40 2500 3° 4 20-1000 55

數控擺式剪闆機性能與特點: 1)主機裝配剪闆機專用數控系統。 2)後擋料位置實時顯示。 3)多工步編程功能，後擋料自動運行、連續定位，實現後擋料位置的自動調節。 4)剪切技數功能，實時顯示剪切數量，斷電記憶後擋料位置、程序及參數。 5)采用進口滾珠絲杆、直線導軌，确保了定位精度，機器加工精度更高。 可選配的數控系統:E21S,E200-S,E210-S,DAC 310,DAC 360 主要技術參數： 機床型号 可剪闆厚mm 可剪闆寬mm 剪切角 行程次數 後擋料範圍mm 主電機功率KW QC12K-4×2500 4 2500 1°30' 18 20-600 4 QC12K-4×3200 4 3200 1°30' 18 20-600 7.5 QC12K-4×4000 4 4000 1°30' 12 20-600 7.5 QC12K-4×6000 4 6000 1°30' 7 20-800 11 QC12K-6×2500 6 2500 1°30' 18 20-600 7.5 QC12K-6×3200 6 3200 1°30' 14 20-600 7.5 QC12K-6×4000 6 4000 1°30' 12 20-600 7.5 QC12K-6×6000 6 6000 1°30' 7 20-800 11 QC12K-8×2500 8 2500 1°30' 14 20-600 11 QC12K-8×3200 8 3200 1°30' 10 20-600 11 QC12K-8×4000 8 4000 1°30' 8 20-600 11 QC12K-12×2500 12 2500 2° 10 20-600 15 QC12K-12×3200 12 3200 2° 9 20-600 15 QC12K-12×4000 12 4000 2° 8 20-600 18.5 QC12K-12×6000 12 6000 2° 6 20-600 18.5 QC12K-16×2500 16 2500 2° 8 20-800 18.5 QC12K-16×3200 16 3200 2° 7 20-600 18.5 QC12K-16×4000 16 4000 2° 5 20-600 18.5 QC12K-20×2500 20 2500 2°30' 7 20-800 22 QC12K-20×3200 20 3200 2°30' 6 20-800 22 QC12K-20×4000 20 4000 2°30' 5 20-800 22 QC12K-25×2000 25 2000 3° 8 20-800 37 QC12K-25×2500 25 2500 3° 6 20-800 37 QC12K-25×3200 25 2500 3° 5 20-800 37 QC12K-25×4000 25 4000 3° 4 20-800 37 QC12K-32×2500 32 2500 3° 4 20-1000 45 QC12K-32×3200 30 3200 3° 4 20-1000 45 QC12K-40×2500 40 2500 3° 4 20-1000 55

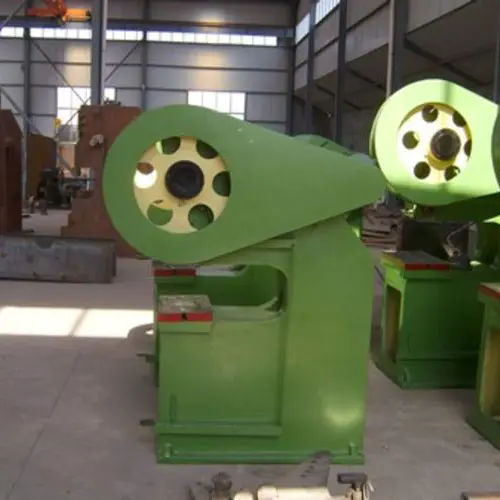

一、深喉沖床主要功能和特點： 機身的喉口深度較普通壓力機大兩倍以上，便于加工箱、櫃、門、蓋等大闆類零件 開式鋼闆焊接機身，時效處理，剛性好，精度穩定 曲軸橫放，滑塊采用V型導軌導向，導向精度高 轉鍵式剛性離合器，動作靈敏，性能可靠 壓塌式保險塊，确保壓力機安全生産 可選配光電保護、送料裝置等，可組成數控步沖壓力機    二、可選配置： 光電保護裝置 開卷機、校平機、送料裝置 拉伸氣墊

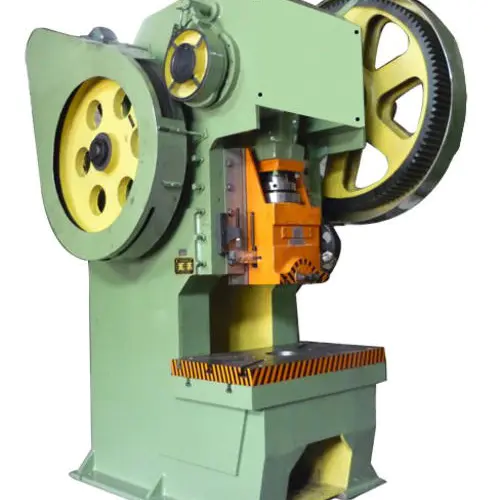

J21開式固定台壓力機  125T固定台沖床 一、機床主要參數： 序号 項    目 參數值 單位 備 注 1  公稱力 1250 Kn   2 公稱力行程 5 mm   3 滑塊行程 120 mm   4 滑塊行程次數 38   mm   5 **裝模高度 320 mm   6 裝模高度調節量 100 mm   7 滑塊中心到機身距離 350 mm   8 工作台尺寸（前後X左右） 650x1000 mm   9 工作台闆孔尺寸 Φ200 mm   10 工作台闆厚度 110 mm   11 滑塊底面尺寸（前後X左右） 420X520 mm   12 模柄孔尺寸（直徑X深度） Φ60x80 mm   13 立柱間距 520 mm   14 電機 Y160L-6   11kw kw   15 外形尺寸 1900*1650*3400 mm     二、沖床設計、制造、驗收标準   按照國家下列标準設計   JB3350-93    《壓力機技術條件》   JB/T6580.1-1999  《壓力機精度》   GB17120-1997   GB5226.1-2008   GB/T23280-2009  開式壓力機精度标準   三、特點1）機身強度與剛度更高,經濟耐用.2）結構簡單,通用性好,維修與操作方便   3）雙手和腳踏兩種操作方式兼容，氣缸控制   四、機床主要配置：   1) 機體：采用Q235-B,鋼闆焊接，顔色為灰白色；   2) 曲軸由45#鋼鍛打制作   3) 大齒輪襯套與連杆瓦是銅的   4) 滑塊由盤式電機電動調節調節裝模高度實現數顯   5) 滑塊采用矩形六面體加長導軌、配青銅襯闆，導向精度高   6) 滑塊上下運動由兩個氣缸輔助控制   7) 操縱器由氣缸拉動   8) 氣缸使用無錫華通   9) 主要電器元件使用正泰、天正電器   10) 使用電動油泵自動加油，油泵為南方泵業生産的産品   11) 電機使用南京環球電機
