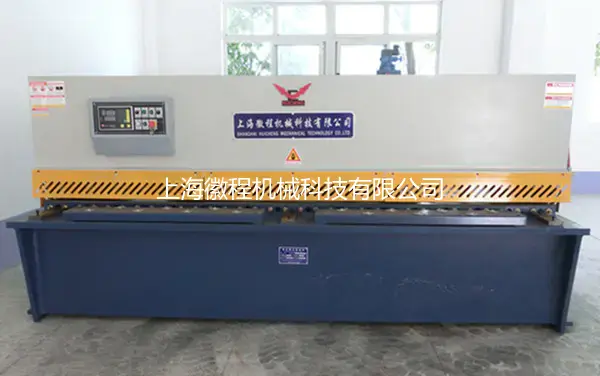

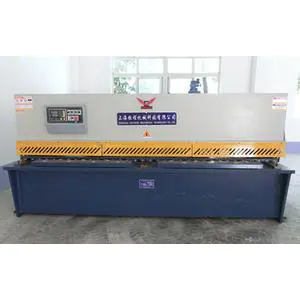

一、QC12Y系列液壓擺式數顯剪闆機特點:
1 采用鋼闆焊接結構,液壓傳動,蓄能器回程,操作方便,性能可靠,外形美觀;裝配數碼顯示系統。

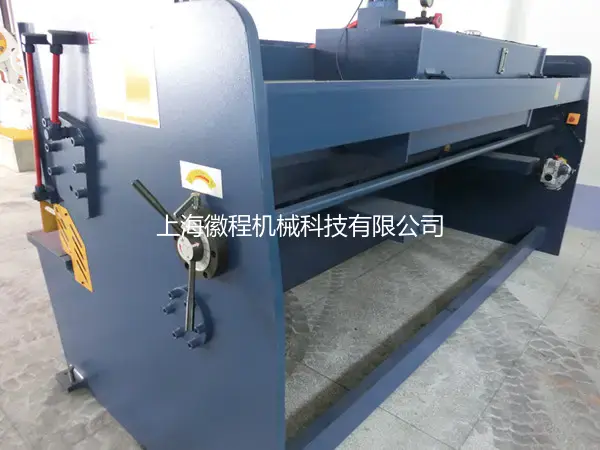

2 刀口間隙調整有指示牌指示,調整輕便迅速。
3 設有燈光對線裝置、剪切行程控制裝置,調節方便快捷。
4 滾動托料球,減少闆料劃傷,減少摩擦阻力。
5 具有後擋料位置數碼位置數碼顯示、軟限位、單向定位間隙提示、剪切自動計數功能。
6 後擋料裝有編碼器,配合數碼顯示系統,使得後擋料位置顯示更準确,從而進一步提高了本機的剪切精度。
二、可選配置:
博世閥/博世泵
特殊後擋料(可選配)
卡套接頭體
手動調節間隙輪
氣動後托料
西門子或施耐德電氣
三、主要技術參數:
機床型号 |
可剪闆厚mm |
可剪闆寬mm |
剪切角 |
行程次數 |
後擋料範圍mm |
主電機功率KW |
QC12Y-4×2500 |
4 |
2500 |
1°30' |
18 |
20-600 |
4 |
QC12Y-4×3200 |
4 |
3200 |
1°30' |
18 |
20-600 |
7.5 |
QC12Y-4×4000 |
4 |
4000 |
1°30' |
12 |
20-600 |
7.5 |
QC12Y-4×6000 |
4 |
6000 |
1°30' |
7 |
20-800 |
11 |
QC12Y-6×2500 |
6 |
2500 |
1°30' |
18 |
20-600 |
7.5 |
QC12Y-6×3200 |
6 |
3200 |
1°30' |
14 |
20-600 |
7.5 |
QC12Y-6×4000 |
6 |
4000 |
1°30' |
12 |
20-600 |
7.5 |
QC12Y-6×6000 |
6 |
6000 |
1°30' |
7 |
20-800 |
11 |
QC12Y-8×2500 |
8 |
2500 |
1°30' |
14 |
20-600 |
11 |
QC12Y-8×3200 |
8 |
3200 |
1°30' |
10 |
20-600 |
11 |
QC12Y-8×4000 |
8 |
4000 |
1°30' |
8 |
20-600 |
11 |
QC12Y-12×2500 |
12 |
2500 |
2° |
10 |
20-600 |
15 |
QC12Y-12×3200 |
12 |
3200 |
2° |
9 |
20-600 |
15 |
QC12Y-12×4000 |
12 |
4000 |
2° |
8 |
20-600 |
18.5 |
QC12Y-12×6000 |
12 |
6000 |
2° |
6 |
20-600 |
18.5 |
QC12Y-16×2500 |
16 |
2500 |
2° |
8 |
20-800 |
18.5 |
QC12Y-16×3200 |
16 |
3200 |
2° |
7 |
20-600 |
18.5 |
QC12Y-16×4000 |
16 |
4000 |
2° |
5 |
20-600 |
18.5 |
QC12Y-20×2500 |
20 |
2500 |
2°30' |
7 |
20-800 |
22 |
QC12Y-20×3200 |
20 |
3200 |
2°30' |
6 |
20-800 |
22 |
QC12Y-20×4000 |
20 |
4000 |
2°30' |
5 |
20-800 |
22 |
QC12Y-25×2000 |
25 |
2000 |
3° |
8 |
20-800 |
37 |
QC12Y-25×2500 |
25 |
2500 |
3° |
6 |
20-800 |
37 |
QC12Y-25×3200 |
25 |
2500 |
3° |
5 |
20-800 |
37 |
QC12Y-25×4000 |
25 |
4000 |
3° |
4 |
20-800 |
37 |
QC12Y-32×2500 |
32 |
2500 |
3° |
4 |
20-1000 |
45 |
QC12Y-32×3200 |
30 |
3200 |
3° |
4 |
20-1000 |
45 |
QC12Y-40×2500 |
40 |
2500 |
3° |
4 |
20-1000 |
55 |
