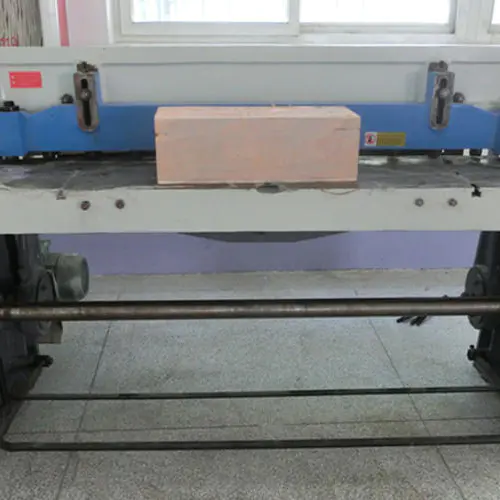

産品的主要性能特點：*上刀架為鋼闆焊接結構，具有良好的強度和剛性，剪切精度高。*産品為機械下傳動結構，重心低運行平穩，結構合理。*刀架運行為轉鍵離合器控制，靈敏度高，可靠性強，使用壽命長。*采用新型三層複合材料軸承套，有良好的潤滑和耐磨性 Q11系列機械剪闆機主要參數 産品規格 剪切**闆厚（㎜） 剪切**闆寬（㎜） 行程次數（次/分） 滿負荷剪切次數（次/分） 剪切角（度） 後擋料架擋料長度（㎜） 電機功率 外形尺寸（長×寬×高） 機器重量 3×1300 3 1300 50 20 3 350 3 2100×1200×1220 1300 3×1500 3 1500 50 20 3 350 3 2325×1505×1300 1500 4×2000 4 2000 50 18 2 500 4 2822×1464×1370 3000 4×2500 4 2500 50 18 2 500 4 3317×1464×1370 3500 6×2000 6 2000 50 28 2 500 7.5 3023×1650×1602 4000 6×2500 6 2500 50 22 2 500 11 3523×1650×1602 4800 8×2000 8 2000 50 28 2 500 11 3023×1650×1602 4500 10×1500 10 1500 26 18 2 500 15 2670×1670×1622 4000

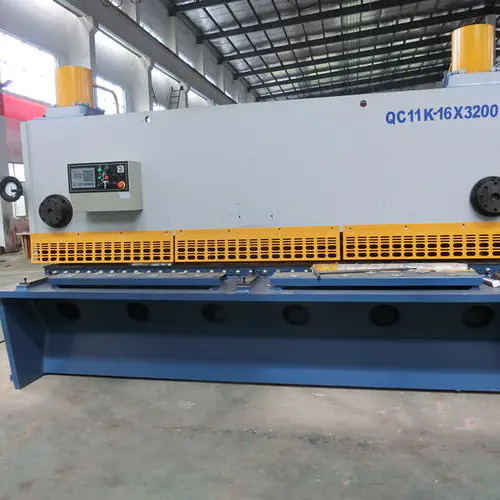

QC11K系列數控閘式剪闆機 1)整機采用全鋼焊接結構，振動消除應力，具有很好的剛性與穩定性。 2)采用先進的液壓集成閥塊，結構緊湊，減少管路連接，提高了系統的可靠性與易維修性。 3)串聯油缸使機床在剪切時剪切角不會變動。 4)蓄能器回程平穩、迅速。 5)刀片間隙手輪調整，準确、迅速、方便；剪切角可調，減少闆料扭曲變形。 6)電動後擋料、位置顯示器，方便又準确。 7)滾動托料球，減少闆料劃傷，并可減少摩擦力。 8)數控系統選用荷蘭Delem公司或中國Estun公司。 技術參數： 型号 行程次數( 次/分) 後擋料行程距離 剪切角度(°) 喉口深度 主電機功率 外形尺寸(L×W×H)(mm) QC11K-6×2500 10-25 20-600 0.5-1.5 100 7.5 3030×2075×1920 QC11K-6×3200 10-25 20-600 0.5-1.5 100 7.5 3730×3075×1920 QC11K-6×4000 10-25 20-600 0.5-1.5 100 7.5 4530×2075×2080 QC11K-6×5000 8-20 20-800 0.5-1.5 100 7.5 5530×2075×2310 QC11K-6×6000 8-20 20-800 0.5-1.5 100 11 6530×2075×2310 QC11K-7×7000 6-15 20-800 0.5-1.5 100 11 7530×2075×2830 QC11K-8×2500 10-25 20-600 0.5-1.5 100 11 3040×2075×1920 QC11K-8×3200 10-25 20-600 0.5-1.5 100 11 4080×2075×1920 QC11K-12×2500 6-20 20-800 0.5-2 100 18.5 3110×2575×2210 QC11K-12×3200 6-20 20-800 0.5-2 100 18.5 3810×2575×2420 QC11K-12×4000 6-20 20-800 0.5-2 100 18.5 4610×2575×2530 QC11K-13×8000 4-15 20-800 0.5-2 500 30×2 8600×2900×3100 QC11K-16×2500 5-15 20-800 0.5-2.5 100 18.5 3130×2655×2200 QC11K-16×4000 5-15 20-800 0.5-2.5 100 18.5 4630×2655×2570 QC11K-20×2500 5-15 30-800 0.5-2.5 100 22 3160×2855×2300 QC11K-20×4000 4-15 30-800 0.5-2.5 100 37 4660×2855×2520 QC11K-25×2500 4-15 40-800 0.5-2.5 100 37 3160×2900×2700

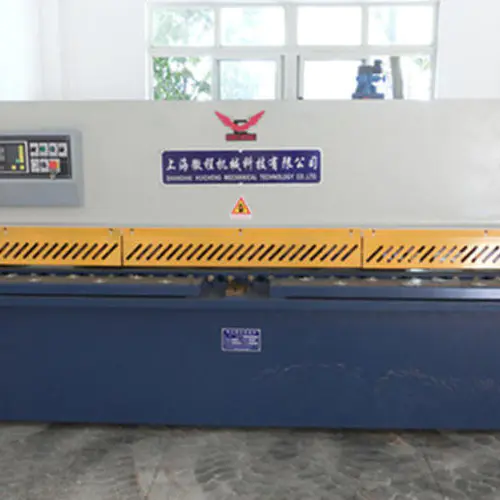

一、QC12Y系列液壓擺式數顯剪闆機特點： 1 采用鋼闆焊接結構，液壓傳動，蓄能器回程，操作方便，性能可靠，外形美觀；裝配數碼顯示系統。 2 刀口間隙調整有指示牌指示，調整輕便迅速。 3 設有燈光對線裝置、剪切行程控制裝置，調節方便快捷。 4 滾動托料球，減少闆料劃傷，減少摩擦阻力。 5 具有後擋料位置數碼位置數碼顯示、軟限位、單向定位間隙提示、剪切自動計數功能。 6 後擋料裝有編碼器，配合數碼顯示系統，使得後擋料位置顯示更準确，從而進一步提高了本機的剪切精度。 二、可選配置: 博世閥/博世泵 特殊後擋料（可選配） 卡套接頭體 手動調節間隙輪 氣動後托料 西門子或施耐德電氣  三、主要技術參數： 機床型号 可剪闆厚mm 可剪闆寬mm 剪切角 行程次數 後擋料範圍mm 主電機功率KW QC12Y-4×2500 4 2500 1°30' 18 20-600 4 QC12Y-4×3200 4 3200 1°30' 18 20-600 7.5 QC12Y-4×4000 4 4000 1°30' 12 20-600 7.5 QC12Y-4×6000 4 6000 1°30' 7 20-800 11 QC12Y-6×2500 6 2500 1°30' 18 20-600 7.5 QC12Y-6×3200 6 3200 1°30' 14 20-600 7.5 QC12Y-6×4000 6 4000 1°30' 12 20-600 7.5 QC12Y-6×6000 6 6000 1°30' 7 20-800 11 QC12Y-8×2500 8 2500 1°30' 14 20-600 11 QC12Y-8×3200 8 3200 1°30' 10 20-600 11 QC12Y-8×4000 8 4000 1°30' 8 20-600 11 QC12Y-12×2500 12 2500 2° 10 20-600 15 QC12Y-12×3200 12 3200 2° 9 20-600 15 QC12Y-12×4000 12 4000 2° 8 20-600 18.5 QC12Y-12×6000 12 6000 2° 6 20-600 18.5 QC12Y-16×2500 16 2500 2° 8 20-800 18.5 QC12Y-16×3200 16 3200 2° 7 20-600 18.5 QC12Y-16×4000 16 4000 2° 5 20-600 18.5 QC12Y-20×2500 20 2500 2°30' 7 20-800 22 QC12Y-20×3200 20 3200 2°30' 6 20-800 22 QC12Y-20×4000 20 4000 2°30' 5 20-800 22 QC12Y-25×2000 25 2000 3° 8 20-800 37 QC12Y-25×2500 25 2500 3° 6 20-800 37 QC12Y-25×3200 25 2500 3° 5 20-800 37 QC12Y-25×4000 25 4000 3° 4 20-800 37 QC12Y-32×2500 32 2500 3° 4 20-1000 45 QC12Y-32×3200 30 3200 3° 4 20-1000 45 QC12Y-40×2500 40 2500 3° 4 20-1000 55

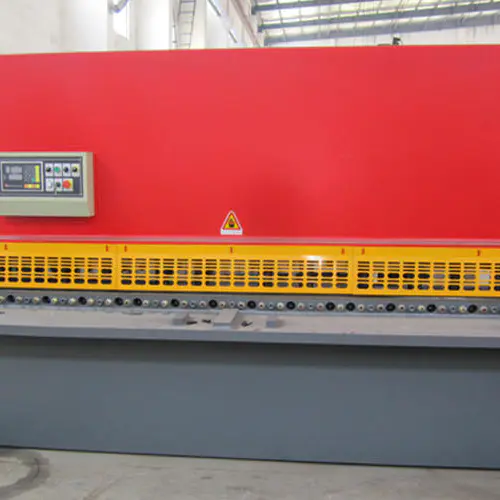

數控擺式剪闆機性能與特點: 1)主機裝配剪闆機專用數控系統。 2)後擋料位置實時顯示。 3)多工步編程功能，後擋料自動運行、連續定位，實現後擋料位置的自動調節。 4)剪切技數功能，實時顯示剪切數量，斷電記憶後擋料位置、程序及參數。 5)采用進口滾珠絲杆、直線導軌，确保了定位精度，機器加工精度更高。 可選配的數控系統:E21S,E200-S,E210-S,DAC 310,DAC 360 主要技術參數： 機床型号 可剪闆厚mm 可剪闆寬mm 剪切角 行程次數 後擋料範圍mm 主電機功率KW QC12K-4×2500 4 2500 1°30' 18 20-600 4 QC12K-4×3200 4 3200 1°30' 18 20-600 7.5 QC12K-4×4000 4 4000 1°30' 12 20-600 7.5 QC12K-4×6000 4 6000 1°30' 7 20-800 11 QC12K-6×2500 6 2500 1°30' 18 20-600 7.5 QC12K-6×3200 6 3200 1°30' 14 20-600 7.5 QC12K-6×4000 6 4000 1°30' 12 20-600 7.5 QC12K-6×6000 6 6000 1°30' 7 20-800 11 QC12K-8×2500 8 2500 1°30' 14 20-600 11 QC12K-8×3200 8 3200 1°30' 10 20-600 11 QC12K-8×4000 8 4000 1°30' 8 20-600 11 QC12K-12×2500 12 2500 2° 10 20-600 15 QC12K-12×3200 12 3200 2° 9 20-600 15 QC12K-12×4000 12 4000 2° 8 20-600 18.5 QC12K-12×6000 12 6000 2° 6 20-600 18.5 QC12K-16×2500 16 2500 2° 8 20-800 18.5 QC12K-16×3200 16 3200 2° 7 20-600 18.5 QC12K-16×4000 16 4000 2° 5 20-600 18.5 QC12K-20×2500 20 2500 2°30' 7 20-800 22 QC12K-20×3200 20 3200 2°30' 6 20-800 22 QC12K-20×4000 20 4000 2°30' 5 20-800 22 QC12K-25×2000 25 2000 3° 8 20-800 37 QC12K-25×2500 25 2500 3° 6 20-800 37 QC12K-25×3200 25 2500 3° 5 20-800 37 QC12K-25×4000 25 4000 3° 4 20-800 37 QC12K-32×2500 32 2500 3° 4 20-1000 45 QC12K-32×3200 30 3200 3° 4 20-1000 45 QC12K-40×2500 40 2500 3° 4 20-1000 55
