切管機械刀片主要用在制管生産線上的刀具，和所制管 （含紙管，銅管，鋁管，鋼管等）速度同步移動， 在沿着管子的外周旋轉的同時，慢慢向中心部切 入，把管子切斷，選料：9CrSi、Cr12MoV(SKD11)、W6Mo5Cr4V2(SKH)等。 一、 根據不同的材質分類：高速鋼鋸片(HSS鋸片)、整體硬質合金鋸片、鎢鋼鋸片、鑲齒合金鋸片、金剛石鋸片等。 二、 根據應用場合分類：銑刀鋸片、機用鋸片、手動鋸片、金屬專用鋸片（鋁業鋸片，切銅鋸片，不鏽鋼鋸片等）、切管圓鋸片、木用鋸片、石材鋸片、切亞克力鋸片等。

瓦楞紙鎢鋼單刀 産品規格  适用機型  備注  φ200*φ122*1.3 （青島佳友，東光設備    φ210*φ122*1.3 青島佳友    φ230*φ110*1.3  青島開拓    φ230*φ130*1.3  南通內德    φ240*φ32*1.2  德國BHS  國內銷售  φ240*φ32*1.2  德國BHS  國外銷售  φ250*φ105*1.35  京山設備    φ250*φ130*1.35  上海內德    φ260*φ112*1.4  明偉，台灣永錦達    φ260*φ114*1.35  台灣裕力，廣東萬聯    φ260*φ158*1.35無孔  青島佳友，京山    φ260*φ158*1.35有孔  青島佳友，科盛隆，東光設備    φ260*φ168.3*1.5  台灣協旭    φ270*φ168.3*1.5  台灣協旭，馬貴    φ280*φ168*1.4  台灣祥藝    φ280*φ202*1.4  日本設備    φ300*φ112*1.35  明偉，TCY ,可全選

锂電池極片分切 産品規格  适用設備  備注  Ф100×Ф65×0.7  雅康，浩能，赢合，鴻寶，蘭格，西村    Ф100×Ф65×2  雅康，浩能，赢合，鴻寶，蘭格，西村    Ф100×Ф65×1  西村    Ф100×Ф65×3  西村    Ф110×Ф90×1    Ф110×Ф75×3    Ф110.2×Ф90×1    Ф110×Ф90×3    Ф130×Ф88×1    Ф130×Ф70×3    Ф130×Ф97×0.7/8    Ф130×Ф95×4    Ф130×Ф97×1    Ф130×Ф95×5    Ф138×Ф95×1

Q35Y系列普通型液壓聯合沖剪機型号有：Q35Y-16、Q35Y-20、Q35Y-25、Q35Y-30  Q35Y-30液壓聯合沖剪機    采用液壓傳動，是目前國內聯合沖剪機**産品，能對闆材，方鋼，圓鋼、角鋼、槽鋼、工字鋼進行剪切、沖孔、模剪，另配備剪切擋料裝置。 技術參數  型号 Q35Y-30 沖壓力（噸） 160 可剪**闆厚（毫米） 30 闆料強度（牛頓/毫米²） ≦450 剪切角 8° 一次行程剪闆尺寸（厚*寬）（毫米） 30*330 20*600 滑塊行程（毫米） 80 行程次數（次/分） 10 喉口深度（毫米） 600 沖孔厚度（毫米） 26 **沖孔直徑（毫米） 38 主電機功率（千瓦） 11 外形尺寸（長*寬*高）毫米 2680*1040*2300 機器重量（公斤） 6300

四柱液壓機500T （一）、主要技術參數： YTD32-500四柱式液壓機技術參數 項      目 數   值 單  位 備 注 公稱力 5000 KN   回程力 1000 KN   頂出力 1000 KN   液體**工作壓力 25 mpa   滑塊**行程 900 mm   頂出活塞**行程 350 mm   滑塊距工作台**距離 1500 mm   滑塊行程速度 快下 100 mm/s   工作 10 回程 80 頂出行程速度 頂出 80 mm/s   退回 160 工作台有效面積 左右 1400 mm   前後 1400 機器占地面積 左右 4060 mm   前後 3525 電機總功率 30 KW     （二）、本體結構： 1、本機主體為三梁四柱結構，由機身、主缸、頂出缸等組成。機身由上橫梁、滑塊、工作台、立柱、調節螺母及鎖緊螺母等組成。依靠四個立柱作為骨架，上橫梁及工作台由鎖緊螺母緊固于兩端，機器精度靠調節螺母及緊固于上橫梁的鎖緊螺母來調整。滑塊與主缸活塞杆聯接，依靠四柱導向上下運動。上梁、滑塊、工作台均為鑄件結構,适用于粉末制品成型、塑料制品成型、拉伸及擠壓等工藝。 2、本機主缸采用活塞式結構形式，缸體和活塞杆采用45#鍛鋼制造，活塞杆表面進行中頻淬火後再鍍硬鉻，表面硬度達到HRC45～55，主缸密封件采用進口材料，密封可靠且使用壽命長。 3、壓機立柱采用45#鍛鋼制造，表面中頻淬火後再鍍硬鉻，表面硬度達到HRC45～55。  4、滑塊的位置通過光電感應開關來确定的，可任意調整。 5、電器按紐集中布置于電氣箱側面，壓力發訊采用光電式壓力表發訊。 6、立柱導向套采用辛基合金材料，避免立柱與導向套間的拉傷和磨損。 （三） 、機床工作原理： 油路實現以下動作： 1、液體**工作壓力  25 MPa 2、主缸動作：滑塊快下、滑塊慢速壓制、滑塊回程 3、頂出缸動作：頂出、退回 4、 抽芯缸動作：前進、後退 5、移模缸動作：前進、後退  工作流程：    啓動→快速下行→減速慢行→合模→排氣→加壓→保壓→開模上升→→頂出缸脫模→滑塊上升→結束工作周期（動作順序可以根據要求調整程序動作）

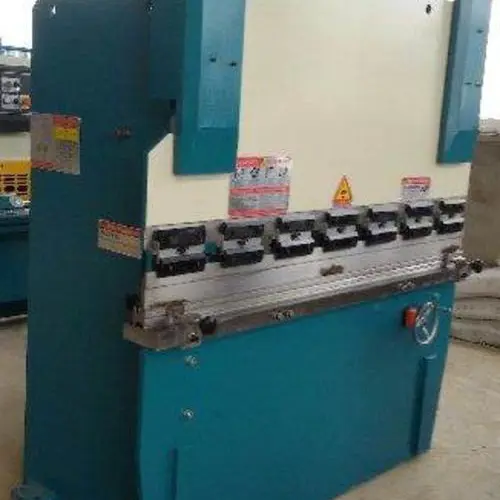

WC67Y-30T/1600 液壓闆料折彎機 一、機床型号和名稱 型号：WC67Y-30T/1600 名稱：液壓闆料（數顯）折彎機 二、機床主要技術參數 名      稱    數   值 單位 備注 滑塊公稱力 300 KN   工作台長度 1600 mm   滑塊行程調節量 80 mm   立柱間距離 1260 mm   喉口深度 200 mm   滑塊**行程 100 mm   工作台面與滑塊間**開啓高度 290 mm   **檔料距離 500 mm   主電機 型号 Y132S-4   B35 功率 3 KW   軸向柱塞泵 壓力 31.5 Mpa   流量 10 L/min   型号 10MCY14-1B     外形尺寸 長 1600 mm   寬 800 mm 高 1640 mm 機器重量 1.2 T     三、機器關鍵元器件明細表 序  号 名  稱 數量 産   地 1 油缸 2 天和液壓 2 密封件 2 台灣鼎基 3 三相異步電動機 2 南京勁力電機 4 主要控制電器 1套 天正電氣有限公司 5 數顯器 1套 昆山永嘉 6 液壓系統 1套 江蘇中潤液壓科技有限公司 7 壓力表 1 杭州儀表廠 8 軸向柱塞泵 1 啓動宏源液壓油泵有限公司

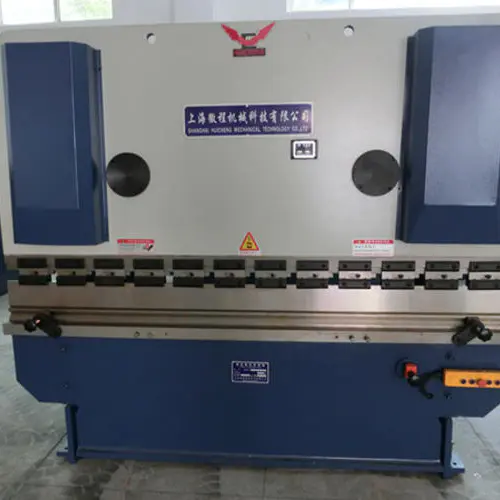

WC67Y液壓闆料折彎機 性能特點： 1、機架采用全鋼整體焊接結構，通過正火及高頻振動消除內應力，保證機床的整體精度，有**的剛度，有極好的抗扭曲、抗傾斜能力。加厚的工作台闆、加厚的滑塊，使整機具有很高的剛性，因此折彎時滑塊、工作台變形極小，工件具有極好的直線度和角度一緻性。 2、參照德國DIN55222T2-80标準設計。 3、液壓系統采用集成式控制系統，減少管路安裝，采用進口密封圈，提高了機床的工作穩定性，外形美觀簡潔。 4、機床的主油缸活塞采用了航天技術表面鎳磷處理，其硬度可達HRC60以上，與活塞相對運動的導套采用了有自身潤滑性的鋅基耐磨合金，可使油缸長期處于良好的工作狀态。 5、采用扭軸同步，機械擋塊，可靠、經濟、精度高。 6、後擋料距離、上滑塊行程電動調節，手動微調，數字顯示。 7、上模配有繞度補償機構。 主要配置： 1、油缸由專業廠家建湖液壓配套有限公司生産，主要密封件由日本華爾卡公司生産。 2、電器箱內主要件由法國施耐德公司生産。 3、液壓系統全部采用插裝閥控制，運行快速穩定，液壓主要元件采用上海液壓件二。   主要技術參數：

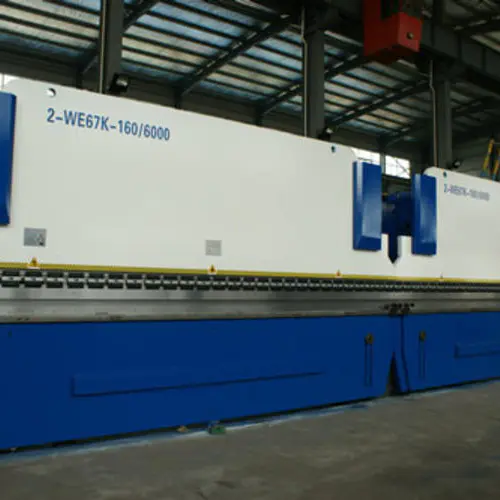

2-WD67K-250T/6000型 數控電液伺服雙機聯動折彎機 一、技術參數： 機床型号 WD67K-250T/6000 公稱力 2X2500 kN 折彎長度 2X6000 mm 立柱間距離 2-5000 mm 喉口深度 350 mm 滑塊行程 300mm 工作台寬度 350mm 裝模高度 630mm 滑塊快下速度 120mm/s 滑塊回程速度 100mm/s 滑塊工作速度 8mm/s 主電機功率 2-22KW 數控系統 DELEM DA-52 控制軸數 3+1 後擋料X軸行程 500mm 後擋料X軸速度 100mm/s   二、技術特性 1. 雙缸同步控制系統，采用電液伺服閥同步控制，控制精度高，折彎精度、重複定位精度高，從而使機器的偏載成為可能。 2. 采用液壓凸形自動補償系統，解決滑塊在折彎過程中的變形對工件質量的 影響。補償量由數控系統自動調整，方便精确。 3. 采用功能齊全的後擋料機構，可選控制多個後擋料軸。 4. 機身采用鋼闆焊接，整機經振動時效處理，保證了機身的剛性和加工精度。 5. 液壓系統采用集成式控制系統，減少管路安裝，采用進口密封圈，提高了機床的工作穩定性，外形美觀簡潔。 6. 備有可分段上模，可按工件的要求拼裝成一定的長度，以适應特殊工件的 加工需要，上模采用安全溝結構(歐洲标準)。  7. 數控系統采用DELEM DA-52系統。 8. 機身兩側裝有C型闆,高精度光栅尺安裝在C型闆上,從而避免了折彎時機身變形對折彎精度的影響。 9. 專精制造廠加工的油缸，成套進口的密封圈，克服漏油現象。   三、主要進口配置清單 序号 項目 數量 備注 1 控制系統 2套 DELEM DA-52 2 伺服電機及驅動 2套 ESTUN 3 液壓系統 2套 德國HOERBIGER公司 4 滾珠絲杠 4根 台灣HIWIN 5 直線導軌 4根 台灣HIWIN 6 接頭 2套 德國EMB 7 密封圈 2套 德國FIETZ、日本VALQUA 8 光栅尺 2根 德國HEIDENHAIN 9 主要電器元件 2套 進口或合資
