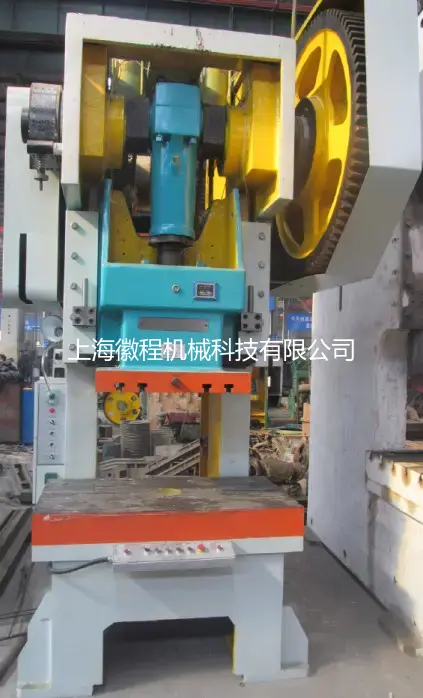

J21開式固定台壓力機 125T固定台沖床
一、機床主要參數：
|
序号
|
項 目
|
參數值
|
單位
|
備 注
|
|
1
|
公稱力
|
1250
|
Kn
|
|
|
2
|
公稱力行程
|
5
|
mm
|
|
|
3
|
滑塊行程
|
120
|
mm
|
|
|
4
|
滑塊行程次數
|
38
|
mm
|
|
|
5
|
**裝模高度
|
320
|
mm
|
|
|
6
|
裝模高度調節量
|
100
|
mm
|
|
|
7
|
滑塊中心到機身距離
|
350
|
mm
|
|
|
8
|
工作台尺寸（前後X左右）
|
650x1000
|
mm
|
|
|
9
|
工作台闆孔尺寸
|
Φ200
|
mm
|
|
|
10
|
工作台闆厚度
|
110
|
mm
|
|
|
11
|
滑塊底面尺寸（前後X左右）
|
420X520
|
mm
|
|
|
12
|
模柄孔尺寸（直徑X深度）
|
Φ60x80
|
mm
|
|
|
13
|
立柱間距
|
520
|
mm
|
|
|
14
|
電機
|
Y160L-6 11kw
|
kw
|
|
|
15
|
外形尺寸
|
1900*1650*3400
|
mm
|
|
二、沖床設計、制造、驗收标準
按照國家下列标準設計
JB3350-93 《壓力機技術條件》
JB/T6580.1-1999 《壓力機精度》
GB17120-1997 GB5226.1-2008 GB/T23280-2009 開式壓力機精度标準
三、特點
1）機身強度與剛度更高,經濟耐用.
2）結構簡單,通用性好,維修與操作方便
3）雙手和腳踏兩種操作方式兼容，氣缸控制
四、機床主要配置：
1) 機體：采用Q235-B,鋼闆焊接，顔色為灰白色；
2) 曲軸由45#鋼鍛打制作
3) 大齒輪襯套與連杆瓦是銅的
4) 滑塊由盤式電機電動調節調節裝模高度實現數顯
5) 滑塊采用矩形六面體加長導軌、配青銅襯闆，導向精度高
6) 滑塊上下運動由兩個氣缸輔助控制
7) 操縱器由氣缸拉動
8) 氣缸使用無錫華通
9) 主要電器元件使用正泰、天正電器
10) 使用電動油泵自動加油，油泵為南方泵業生産的産品
11) 電機使用南京環球電機
