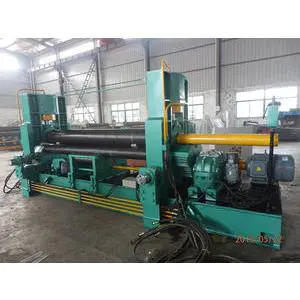

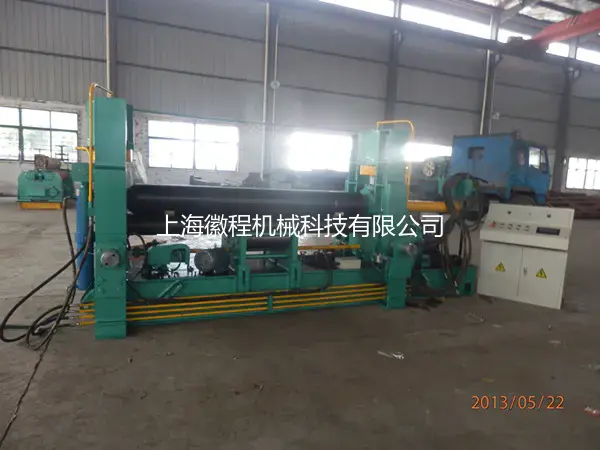

W11SNC-25×2500上輥萬能式卷闆機
2013-07-07

      W11SNC-25×2500為上輥萬能三輥卷闆機,具闆材端部予彎與彎卷的功能。用于在常溫下闆材端部予彎并彎卷一定厚度的金屬闆成筒狀、弧形或一定錐度的零件。闆材端部予彎的直邊量小于2倍闆厚。上輥壓下,機架翻倒采用液壓驅動,PLC控制,數字顯示。其工作原理是旋轉式彎曲變形。上輥萬能三輥卷闆機是目前性能**秀的卷闆機。

一、主要技術參數

序号

項        目

單位

技術參數

1

機器規格

mm

W11SNC-25×2500

2

上輥公稱壓力

ton

230

3

**彎卷/予彎鋼闆厚度

mm

25/20

4

**彎卷鋼闆寬度

mm

2500

5

鋼闆屈服極限

MPa

245

6

滿載時彎卷*小直徑

mm

900

7

上輥直徑

mm

380

8

下輥直徑

mm

220

9

下輥中心距

mm

360

10

卷闆速度

m/min

4.5

11

托輥直徑/組數/根數

mm/組

210/1/4

12

主電機功率

kw

30

13

移動電機功率

kw

5.5

14

液壓電機功率

kw

11

15

液壓系統額定工作壓力

MPa

20

二、機器的結構特性

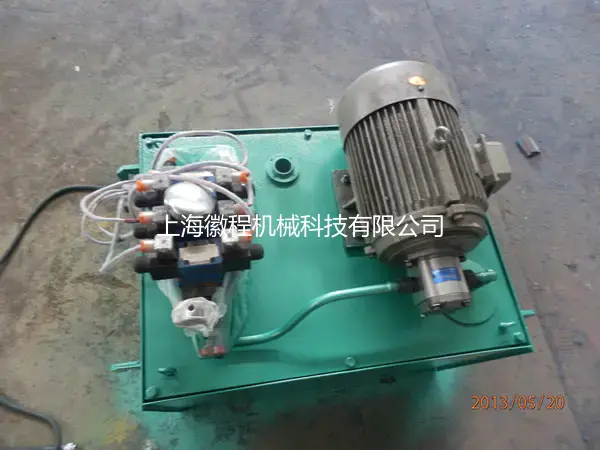

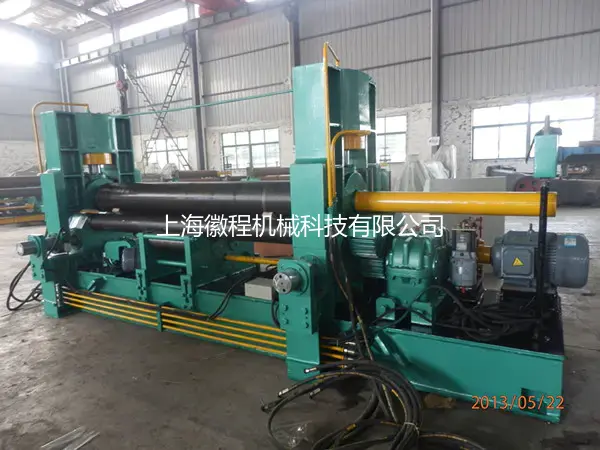

W11SNC-25X2500上輥萬能式卷闆機,其主要結構有主傳動裝置、上輥裝置、下輥及水平移動裝置、翻倒裝置、托輥裝置等部件組成, 本機的下輥為主動輥,位置固定。上輥為被動輥,靠輥面與闆材間的摩擦力使其轉動,其升降運動由設在兩機架上的液壓油缸驅動,其水平移動由下工作輥座內的蝸輪副及螺旋副帶動機架、上輥運動。上輥移動後實現予彎。在翻倒機架的外側設有翻倒油缸,當卷制工件結束後,将翻倒機架拉倒,卸下工件後,機架複位,一個工作循環結束。
