一、 用途說明

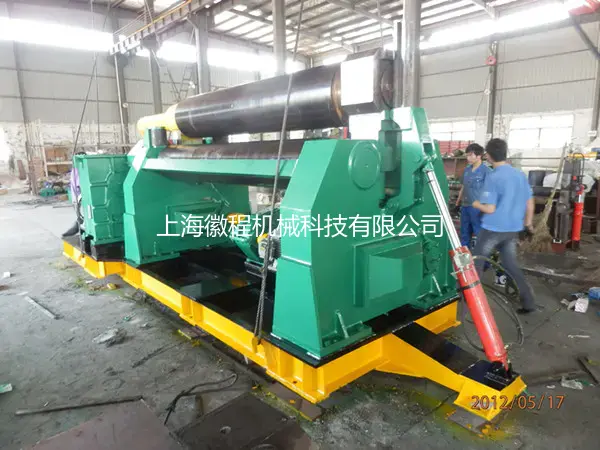

本設備為三輥對稱上調式卷闆機,用于在常溫下彎卷一定厚度的金屬闆成筒狀、弧形等零件。其工作原理是旋轉式彎曲變形。是化工、水泥、造船、鍋爐、航空、水利、輸變電鐵塔等機器設備制造行業的必備設備。
二、技術參數
序号 |
參 數 名 稱 |
單位 |
參 數 |
1 |
機器型号及規格 |
mm |
W11-8×2500 |
2 |
**彎卷鋼闆厚度 |
mm |
8 |
3 |
**彎卷鋼闆寬度 |
mm |
2500 |
4 |
滿載*小彎卷直徑 |
mm |
500 |
5 |
彎卷鋼闆屈服極限 |
mpa |
245 |
6 |
上輥直徑 |
mm |
240 |
7 |
下輥直徑 |
mm |
200 |
8 |
下輥中心距 |
mm |
310 |
9 |
主電機功率 |
kw |
11 |
10 |
副電機功率 |
kw |
4 |

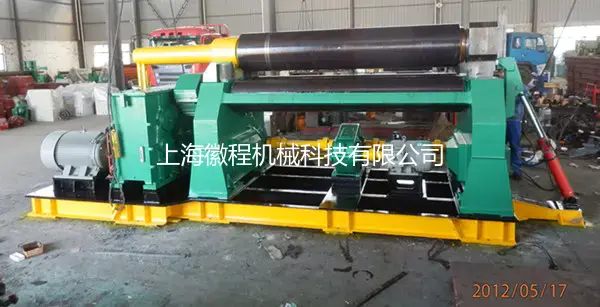

三、結構與傳動
1、 主要部件
(1)上下輥:為卷闆機的重要部件,材質為45#鋼。
(2)機架:機架為Q235鋼闆焊接結構。分左右機架各一件,機架上裝有下輥軸承。機架內部有升降絲杆,絲杆上端與上輥兩端軸承座相聯接。在其下部裝有蝸輪副和螺旋副。籍蝸輪中螺母旋轉使上輥上升或下降。
(3)減速機:主副減速機為ZQ型減速機。
(4)卸料裝置:裝于減速機一側用于卸料時平衡上輥。
(5)底座:由槽鋼與鋼闆焊接而成。将機架、減速機、電機等都安裝在其上面,從而形成一個整體。
(6)電氣部分:全部安裝在一個電控櫃內,便于操作。
2、傳動
(1)主傳動:本機兩下輥為主動輥,上輥為從動輥。通過主電機經減速機和一對開式齒輪帶動下輥旋轉。上輥籍鋼闆與下輥間的摩擦力帶動。
(2)副傳動:通過一台副電機經副減速機以及蝸輪副螺旋副使上輥上升或下降。
