W11機械對稱三輥卷闆機
2013-07-07

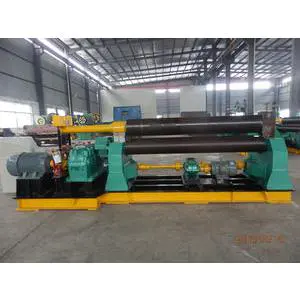

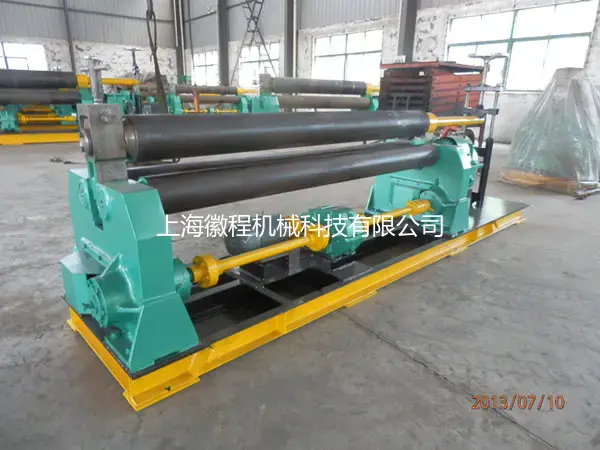

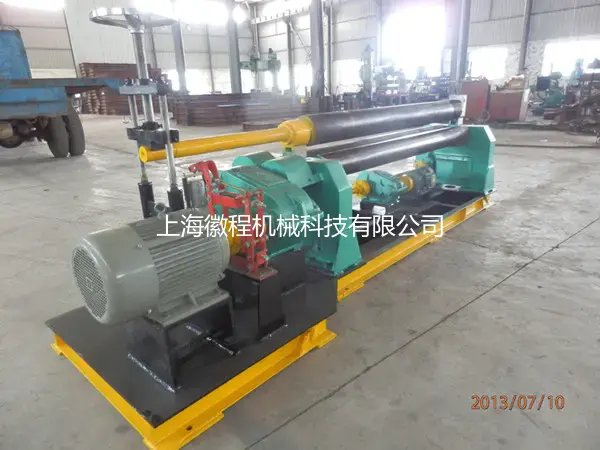

機械式三輥對稱卷闆機

一、用途說明

    本設備為三輥對稱上調式卷闆機,用于在常溫下彎卷一定厚度的金屬闆成筒狀、弧形等零件。其工作原理是旋轉式彎曲變形。是化工、水泥、造船、鍋爐、航空、水利、輸變電鐵塔等機器設備制造行業的必備。

二、結構與傳動

1、 主要部件

(1)上下輥:為卷闆機的重要部件,材質為45#鋼。

(2)機架:機架為Q235鋼闆焊接結構。分左右機架各一件,機架上裝有下輥軸承。機架內部有升降絲杆,絲杆上端與上輥兩端軸承座相聯接。在其下部裝有蝸輪副和螺旋副。籍蝸輪中螺母旋轉使上輥上升或下降。

(3)減速機:主減速機為Z400型減速機。副減速機為ZQ200型減速機。

(4)卸料裝置:裝于減速機一側用于卸料時平衡上輥。

(5)底座:由槽鋼與鋼闆焊接而成。将機架、減速機、電機等都安裝在其上面,從而形成一個整體。

(6)電氣部分:全部安裝在一個電控櫃內,便于操作。

2、傳動

  (1)主傳動:本機兩下輥為主動輥,上輥為從動輥。通過主電機經減速機和一對開式齒輪帶動下輥旋轉。上輥籍鋼闆與下輥間的摩擦力帶動。

  (2)副傳動:通過一台副電機經副減速機以及蝸輪副螺旋副使上輥上升或下降。

四、操作說明

規格型号

**卷闆厚度mm

**卷闆寬度mm

闆材屈服極限Mpa

卷闆速度m/min

滿載*小直徑mm

上輥直徑mm

下輥直徑mm

兩下軸中心距mm

主電機功率kw

W11-4*1500

 4

1500

245

5

300

 150

 140

185

3

W11-6*1500

6

1500

245

5

380

160

160

250

4

W11-6*2000

6

3200

245

 4.5

380

170

160

260

 5.5

 W11-6*3200

 6

3200

245

 4.5

380

220

 180

 280

 7.5

W11-8*2000

8

2000

245

 4.5

400

185

170

260

 5.5

W11-8*2500

8

2500

245

 4.5

550

240

200

300

11

 W11-12*2000

12

2000

245

 4.5

550

240

 200

300

11

 W11-12*2500

 12

2500

245

 4.5

600

260

 220

320

11

W11-12*3000

12

3000

245

4

700

280

240

360

15

 W11-16*2000

16

 2000

245

4

600

260

220

320

11

W11-16*2500

16

2500

245

4

700

280

250

360

15

 W11-16*3200

16

 3200

245

4

 850

340

260

430

 18.5

W11-20*2000

20

2000

245

4

700

280

250

360

15

W11-20*2500

20

2500

245

4

850

340

280

430

 18.5

 W11-25*2000

25

2500

245

4

850

 340

280

430

 18.5

 W11-25*2500

25

2500

245

4

 900

360

300

480

22

W11-30*2500

30

2500

245

4

1200

420

360

550

30

W11-30*3000

30

3000

245

4

1200

450

390

600

37
